電動車用直流ブラシレスモーター
数量 :
特許設計と﹑ネオジウム磁石(NdFeB)の採用により﹑著しい小型化と高効率・高トルクを達成し﹑幅広い回転数で高トルクを維持します｡電動車使用における﹑比較的長距離の走行にも適します｡低速高トルク﹑低電波障害﹑メンテナンスフリー性など﹑直流ブラシレスモーターの長所...
仕様
| 型號 | BM-180 | BM-370 | BM-400E | BM-750E |
|---|---|---|---|---|
| 入力電圧/ VDC | 24 | 24 | 48 | 48 |
| トルク設定 / Kg-cm | 9.0 | 12.0 | 3.0 | 16.2 |
| 定格出力 / W | 180 | 370 | 400 | 750 |
| 定格速度 / RPM | 2000 | 3000 | 4300 | 4500 |
| 定格電流 / A | 9.0 | 19.0 | 9.7 | 18.6 |
| 最大トルク / Kg-cm | 27 | 40 | 35 | 70 |
| 最大出力/ W | 280 | 650 | 800 | 2100 |
| 最大速度 / RPM | 2500 | 3700 | 4700 | 4800 |
| 最大電流 / A | 25 | 50 | 29 | 57 |
| モーター寸法図No. | FIG 1 | FIG 2 | FIG 3 | FIG 4 |
| ドライブ寸法図No. (mm) | FIG A | FIG B | FIG A | FIG C |
| 型號 | BM-1500E | BM-2200E | BM-3700E | BM-5500 |
|---|---|---|---|---|
| 入力電圧/ VDC | 48 | 48 | 48 | 72 |
| トルク設定 / Kg-cm | 34.0 | 48.7 | 90.0 | 134.0 |
| 定格出力 / W | 1500 | 2200 | 3700 | 5500 |
| 定格速度 / RPM | 4300 | 4400 | 4000 | 4000 |
| 定格電流 / A | 36.0 | 48.0 | 87.0 | 89.0 |
| 最大トルク / Kg-cm | 130 | 180/124 | 220 | 300 |
| 最大出力/ W | 3700 | 5200/3700 | 5800 | 10500 |
| 最大速度 / RPM | 4600 | 4800 | 4700 | 4400 |
| 最大電流 / A | 106 | 140/106 | 200 | 200 |
| モーター寸法図No. | FIG 5 | FIG 5 | FIG 6 | FIG 7 |
| ドライブ寸法図No. (mm) | FIG D | FIG E/D | FIG E | FIG E |
- ドライブ使用機能と保護機能は型式により異なります。
-
アプリケーション：ゴルフカー、トラクター、ミニバン、フォークリフト、LSV、移動カート、輪タク、スクーター、自転車

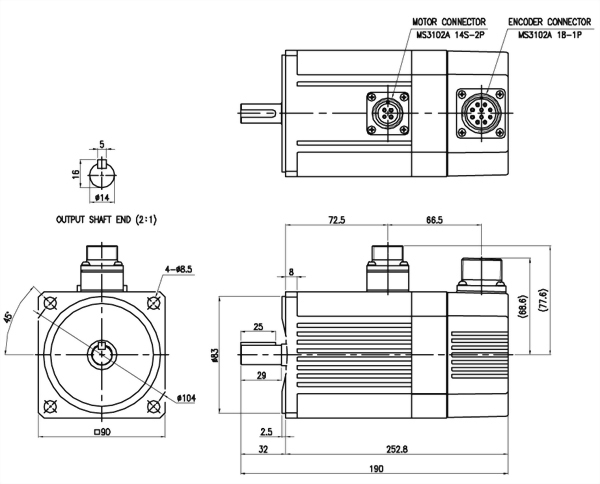

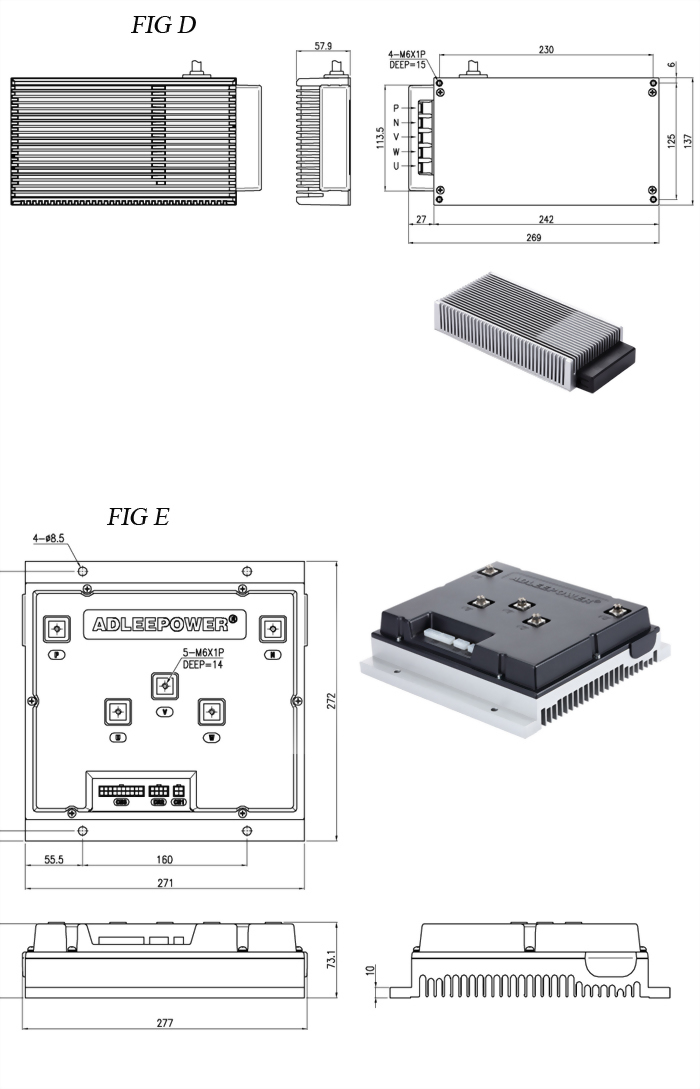

FIG 1
FIG 2
FIG 3
FIG 4
|
UNIT:mm |
||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fig No. | □P | ØM | ØS | ØN | T | L | LA | LB | LC | LD | LE | AA | AB | AC | AD | SHAFT END | ||||||
| ED | Q | E | ØD | GA | F | DH | ||||||||||||||||
| FIG 5 | 130 | 145 | 9 | 110 | 3.5 | 288.5 | 12 | 238.5 | 27 | 143 | 219.5 | 82.5 | 93.5 | 116 | 68.6 | 45 | 50 | 50 | 24 | 27 | 8 | M8X24L |
| FIG 6 | 180 | 200 | 13.5 | 114.3 | 4 | 359.5 | 18 | 280.5 | 74 | 261.5 | 116.5 | 141 | 63 | 73 | 79 | 35 | 38 | 10 | M12X25L | |||
| FIG 7 | 454.5 | 341.5 | 135 | 322.5 | 90 | 108.5 | 116 | 42 | 45 | 12 | M16X32L | |||||||||||
