製品特長

  1. リバウンドブレーキ
  2. 速度とトルク制御
  3. ブザー信号出力
  4. キースイッチ
  5. 安全スイッチ
  6. フォワード/リバース切換
  7. 障害時LED表示
  8. 過電流保護
  1. モーター過熱保護
  2. 低電圧保護
  3. モーターブロック保護
  4. ドライブ過熱保護
  5. モーター相間短路保護
  6. 正常/アフターバーナーランク選択
  7. バースト防止保護
  8. リチウムイオン電池保護


製品仕様

品番
DMC-1000 DMT-1500 DMC-3000
DMC-4000
定格電圧 48VDC 48VDC 48VDC 48VDC
定格出力 1.1KW 1.5KW 3KW 4KW
最大電流 62A 110A 148A 175A
最大出力 2.5KW 4.2KW 5.4KW 6KW
最大効率 ≧92% ≧92% ≧92% ≧92%
最大トルク 5.5Nm 7.2Nm 9.8Nm 13Nm
最大トルク範囲 ≧75% (≧3Nm) ≧88% (≧3Nm) ≧89% (≧3Nm) > 90% (≧3Nm)
ドライブ方式 Square Wave Sine Wave Sine Wave Sine Wave
DMC寸法図 Fig A Fig B Fig C Fig D
 ドライブ寸法図 Fig 1 Fig 2 Fig  3 Fig  3

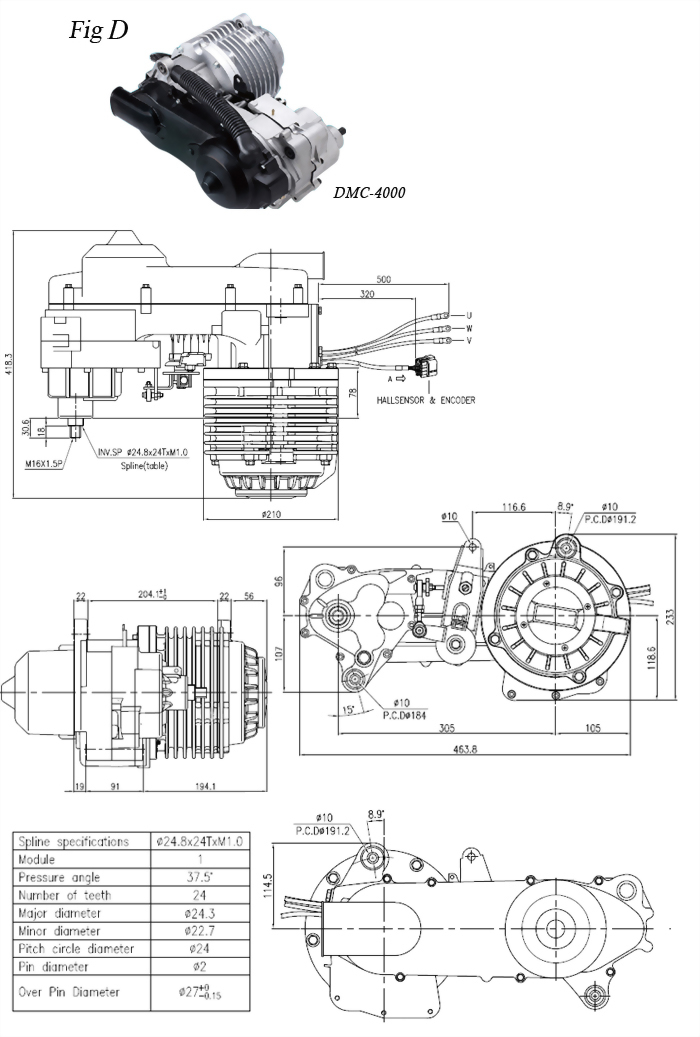

DMCモーター寸法図
